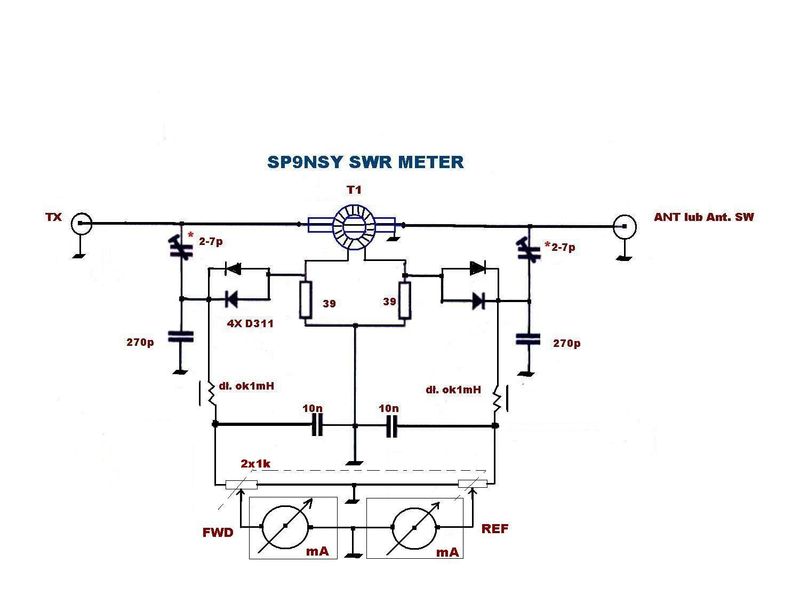

Pozwoliłem sobie zamieścić opis SWR METRU jaki wykonałem .Najbardziej istotny jest rdzeń ferrytowy przez który przełożony jest kilku centymetrowy kawałek przewodu koncentrycznego.Czułość zależy od ilości zwojów cienkiego przewodu w emalii. Nawijamy do pełna( ok. 20 zw.).Aby przyrząd pracował poprawnie w zakresie do 30 MHz,należy dobrać rdzeń z określonego rodzaju materiału.(średnica ok. 20 mm).Dobór nie jest krytyczny.
Aby przepuszczać dużą moc,elementy oznaczone gwiazdką, muszą być na większe napięcie przebicia.
Skalowanie z grubsza polega na zapięciu zamiast anteny DL-a tj. sztucznego obciążenia 50 om. i korygowania trymerami na minimum wskazań wskaźnika REF, przy pełnym wychyleniu wskaźnika FWD.
W tej samej obudowie zamontowałem przełącznik anten (ANTENA SW)-opisany na tej stronie.
